一、侧入式皮带搅拌机概述
　　侧入式皮带搅拌机是将搅拌装置安装在设备筒体的侧壁上，搅拌机上的搅拌器通常采用轴流型，以推进式搅拌器为多，在消耗同等功率情况下，能得到好的搅拌效果，功率消耗为顶搅拌的1/3～2/3，成本为顶搅拌的1/4～1/3。转速可在200～750r/min。
       广泛应用于水处理、沼气发酵、脱硫、除硝、化工、食品、造纸、石油等行业以及各种大型贮罐或贮槽的搅拌。使互溶液体混合均匀；使固体粒子在液相中溶解、离底悬浮或均匀悬浮；使不相溶的另一液相均匀悬浮或充分乳化；强化相间的传质（如吸收等）；强化传热及防止沉积等。具有投资少、消耗功率小、搅拌功率高、操作方便等特点。

二、产品特点
1）软传动，机械损伤低，结构紧凑，运行平稳；
2）占地面积小，处理量大，能耗低；
3）安装、运行、维护费用低；
4）可在要求的混合时间内达到一定的搅拌强度，满足混合速度快、均匀、充分等要求，且水头损失小，并可适应水量的变化以适用于各种介质容量的搅拌。

三、构造及工作过程
       CPJ型侧入式皮带搅拌机由电机、皮带盘、机架、机械密封、堵漏装置、搅拌轴、搅拌器等组成。根据密封方式可分为：A型：机械密封，B型：填料密封，C型：其它密封方式，可适用于不同密封要求的场合。安装方式为卧式安装，也可根据现场工艺条件调整安装方式。
       驱动装置采用普通电机或防爆电机直接通过皮带轮驱动装置与搅拌轴联接。搅拌轴由双向推力轴承和水润滑滑动轴承支承，具有足够的强度和刚度，并具有好的稳定性。

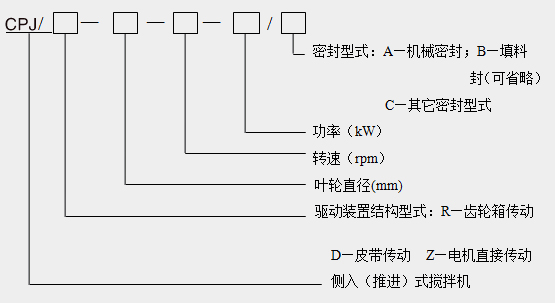

四、型号表示方法

五、侧入式皮带盘搅拌参数

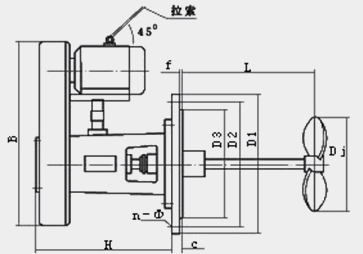

CPJ侧入式搅拌机主要参数及尺寸

搅拌机型号	电机功率	搅拌机转速	搅拌器直径	安 装 外 型 及 尺 寸									搅拌容量	重量
	(Kw)	（r/min）	Dj	D1	D2	D3	C	F	n-Ø	L	H	B	(m3)	(Kg)
CPJ-0.55	0.55	400	250	375	335	309	24	2	12-Ø18	370	550	580	5～10	197
		250	350	490	445	413	26			530				208
CPJ-0.75	0.75	400	250	375	335	309	24	2	12-Ø18	370			8～15	198
		275	350	490	445	413	26			530				209
CPJ-1.1	1.1	400	300	440	395	363	24	2	12-Ø18	450			10～25	209
		250	400	540	495	463	28			600				228
CPJ-1.5	1.5	400	300	440	395	363	24	2	16-Ø22	450			15～30	212
		275	400	540	495	463	28			600				231
CPJ-2.2	2.2	375	350	490	445	413	26	2	16-Ø22	530	680	700	25～30	345
		250	450	595	550	518	30			600				373
CPJ-3	3	400	350	490	445	413	26	2	16-Ø22	530			30～60	348
		275	450	595	550	518	30			600				376
CPJ-4	4	375	400	540	495	463	28	2	16-Ø22	600			40～80	368
		300	450	595	550	518	30			600				382
CPJ-5.5	5.5	400	400	540	495	463	28	2	20-Ø22	600	800	820	50～100	565
		275	500	645	600	568	32			650				593
CPJ-7.5	7.5	375	450	595	550	518	30	2	20-Ø22	600			80～150	590
		275	550	755	705	667	36			700				623
CPJ-11	11	400	450	595	550	518	30	2	20-Ø26	600			150～250	636
		275	600	755	705	667	36			750				753
CPJ-15	15	400	500	645	600	568	32	2	24-Ø26	650			200～300	666
		250	650	860	810	772	40	5		810				830
